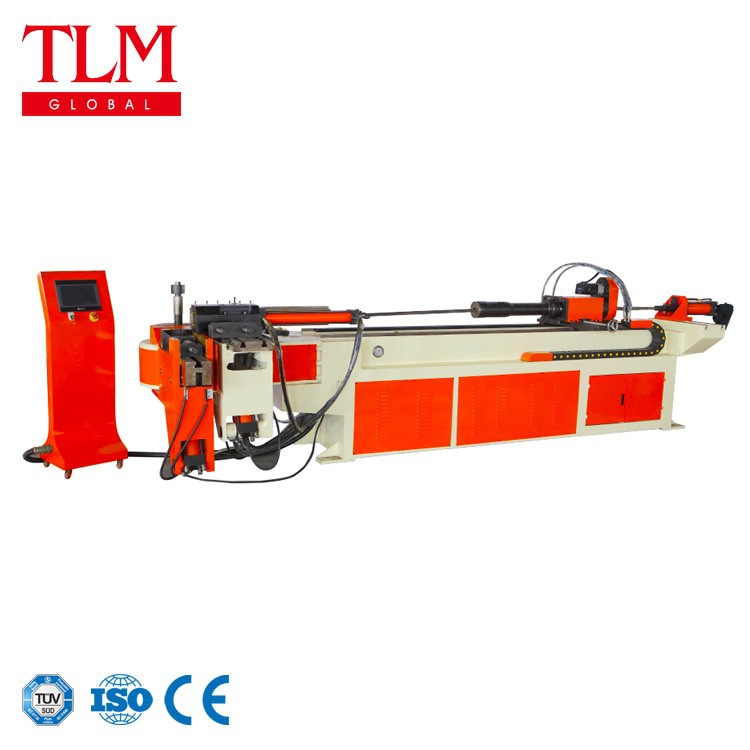

★CNC 彎管機特性
機床/工件動力特性自動識別---加工即快又好慢退芯,小車助推---改善彎角外觀
全過程中文(或者英文)操作提示+15寸真彩顯示+觸摸屏—操作簡單明了。
圖形化編程系統:在屏幕上立體管行賞畫制/修改,即得加工程序--簡便,快速,準確地編程。
回彈測量—對批次管材特性可比較測量
單步調試功能----模具試制時管材變形過程觀察入微
自動繪制模具圖---對研發新產品幫助明顯。
全面監測:液壓/電器/傳動系統,電機缺相/反轉,電壓,溫度,油壓,并自動診斷故障,口令,鑰匙,工時/數量記錄,用于生產管理。
項目/機型 | DW63CNCX2A-2S | 備注 | |
*大彎曲管徑×壁厚 | Φ63.5×2.0t |
1.*小彎曲半徑根據管子直徑 2.*大彎曲半徑可根據客戶要求 3.*大穿芯長度可根據客戶要求 |
|
*大彎曲半徑 | 250mm | ||
*小彎曲半徑 | 25mm | ||
*大彎曲角度 | 190° | ||
標準送料長度 | 2500mm | ||
送料方式 | 直送或夾送 | ||
工作速度 | 彎管速度 | Max35°/s | |
轉管速度 | Max270°/s | ||
送料速度 | Max900mm/s | ||
工作精度 | 彎管精度 | ±0.15° | |
轉管精度 | ±0.1° | ||
送料精度 | ±0.1mm | ||
資料輸入方式 | 工作值(Y.B.C) | ||
彎管方式 | 液壓彎管 | ||
伺服彎管 | |||
轉管伺服電機功率 | 750w | ||
送料伺服電機功率 | 1.5kw | ||
管件允許彎頭數 | 16 | ||
可儲存零件數 | 400組 | ||
油壓電機功率 | 10Kw | ||
系統*大壓力 | 14Mpa | ||
機器尺寸 | 4800*1850*1150mm | ||
機器重量 | 2800Kg |
